雙嘉儀生產型食品冷凍干燥機
一、概 述
真空冷凍干燥技術是目前上先進的食品脫水加工技術,與常用的烘干方法相比，用該技術生產而成的凍干食品，具有保質期長,復水性好,并且其色、香、味、營養成份俱佳等特點，干燥后的食品體積、形態基本不變，物質呈海綿狀，無干縮現象，可廣泛應用于蔬菜、水果、調味品、水產品、生物制品、藥品、飲料、標本等領域。
二、工作原理
所謂真空冷凍干燥就是將含水物質，經預處理后，在-30℃急速冷凍和真空環境下，使其中的水份從固態升華成氣態，以除去水分而保存物質的干燥方法。
三、產品簡介
SJFD系列真空凍干燥設備是我公司在吸收*技術，結合國內同行產品優點的基礎上，開發研制出來的新一代食品加工設備，是本公司長期為食品加工工業服務所作的新貢獻
SJFD系列真空冷凍干燥設備主要包括：食品預凍系統、干燥倉系統、加熱系統、真空系統、制冷系統、物料傳送系統、媒體系統、氣動系統、清洗消毒系統。
四、產品特點
1.真空系統采用水封泵+油封泵的組合方式，初期排除空氣由大功率的油封泵組快速預抽，維持工作真空用小功率的羅茨水封泵組工作。可降低能耗，同時水封泵又可抽出水蒸氣，避免了油封泵由于排水性能差，水汽使泵油乳化變質，進而造成系統真空度不穩定的弊端。
2. 加熱為封閉式水循環系統，采用三通調節閥自動調水循環系統的供熱量，控制加熱板溫度，并由氮?dú)庾詣佣▔?，保證熱水工作溫度至120℃。
3.采用后置式及下置式捕水冷阱，與分體外置式冷阱相比，通路短，阻力小，水汽通路設計流暢，捕水均勻，提高捕水效率。捕水冷阱采用氨單項循環制冷的*方式，較通用的供液方式相比，制冷供液穩定性好，易操作。中小型設備可采用氟利昂制冷，由膨脹閥調節供流量。
寧波市雙嘉儀器有限公司

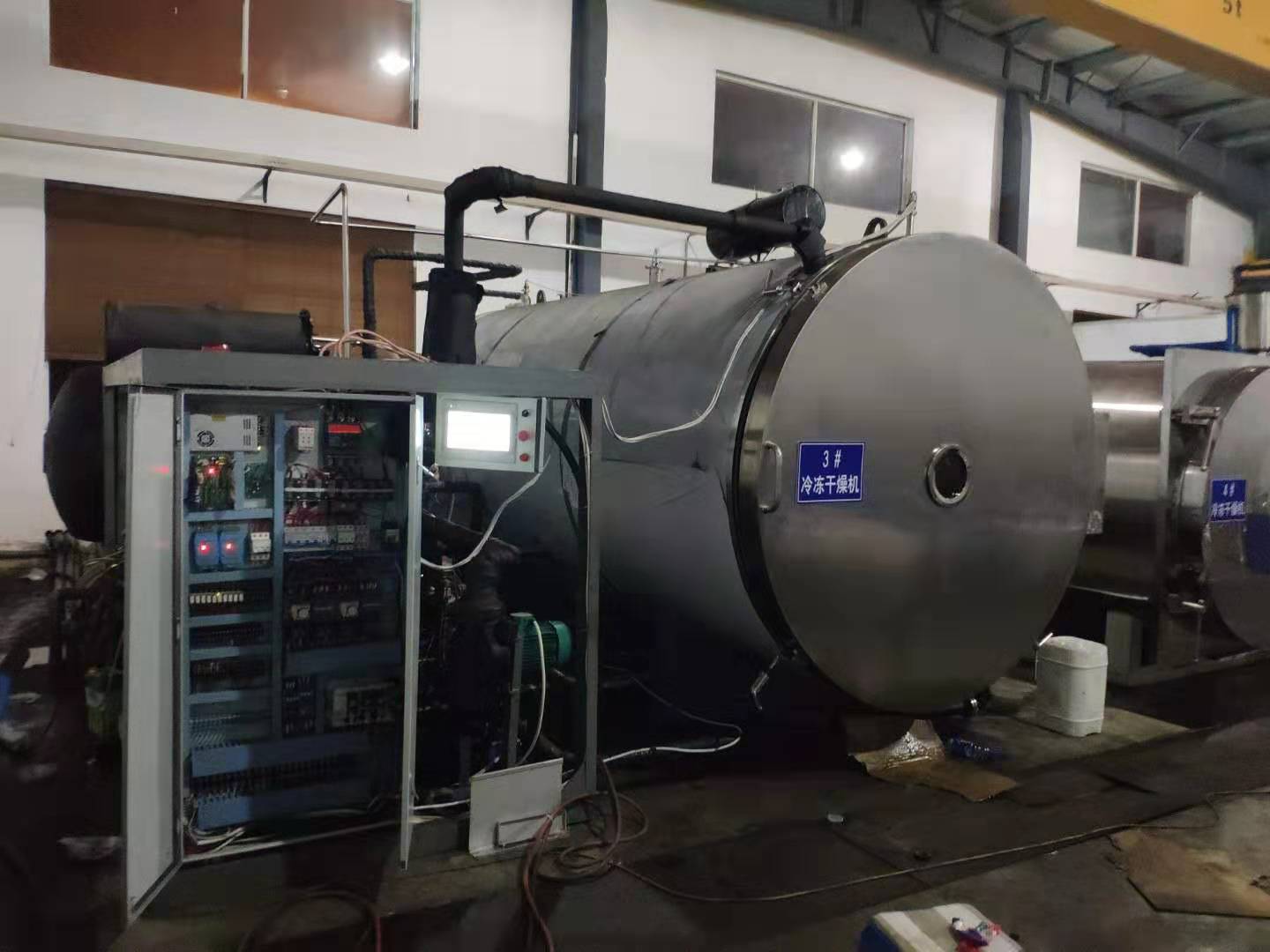

SJIA-F50M凍干機技術參數配置
干燥總面積50平方，冷阱凝冰（冷阱捕水）量500kg。
擱板為間隔管道、板層會存在一定的溫差，適用于對溫度不是很敏感物料，比如水果、蔬菜和中藥材等。
目 錄
凍干機箱體及箱門 | ||||
序號 | 名稱 | 型號/規格 | 材質 | 數量 |
1. | 箱體 | 圓形 | AISI 304 | 1套 |
2. | 箱排出 | DN80 | AISI 304 | 1套 |
3. | 箱門 | AISI 304 | 1套 | |
4. | 箱門密封 | *設計截面形狀 | 硅橡膠 | 1套 |
5. | 箱門罩板 | AISI304 | 1套 | |
6. | 箱體視鏡 | DN200mm帶照明 | 1個 | |
7. | 箱門視鏡 | DN150mm帶照明 | 1個 | |
8. | 箱體保溫 | 30mm | 1套 | |
性能參數 | ||||
1. | 設計壓力 | 常壓至5Pa | ||
2. | 平整度(不包含底面) | 3mm/m | ||
3. | 開門方向 | 跟據用戶要求確定 | ||
4. | 開門角度 | 大于90度 | ||
板層 | ||||
序號 | 名稱 | 型號/規格 | 材質 | 數量 |
1. | 擱板 | 1920 X 1020 | AISI 304 | (13+1)2套 |
2. | 溫度探頭 | PT100 A 級 | AISI 304 | 1套 |
性能參數 | ||||
1. | 板層間距 | 50mm, | ||
2. | 板層總面積 | 50m2 | ||
3. | 板層平面度 | 間隔管道 | ||
4. | 板層低溫度 | -25℃（空載） | ||
冷阱 | ||||
序號 | 名稱 | 型號/規格 | 材質 | 數量 |
1. | 冷阱 | 不銹鋼盤管 | AISI 304 | 1套 |
2. | 冷阱盤管 | 不銹鋼盤管2組 | AISI 304 | 1套 |
3. | 視鏡 | DN150mm | AISI 304 | 1個 |
4. | 冷阱測溫探頭 | Pt-100 * | AISI 304 | 2支 |
性能參數 | ||||
1. | 設計壓力 | 常壓至3Pa | ||
2. | 盤管低溫度 | -50℃（空載） | ||
3. | 冷阱捕冰能力 | 500 kg | ||
制冷系統 | |||||
序號 | 名稱 | 型號/規格 | 材質 | 數量 | |
1. | 制冷壓縮機 | 德國BITZER壓縮機50P | 2臺 | ||
2. | 制冷劑 | R404A、R23 綠色環保型 | 適量 | ||
3. | 油分離器 | 中國臺灣 冠亞 | 2個 | ||
4. | 油壓差控制器 | 丹麥丹弗斯DANFOSS | 4個 | ||
5. | 油平面視鏡 | 丹麥DANFOSS | 4個 | ||
6. | 吸力壓力保護裝置 | 丹麥DANFOSS | 4個 | ||
7. | 排氣壓力保護裝置 | 丹麥DANFOSS | 4個 | ||
8. | 氣液分離器 | 艾默生或者愛夢德 | 4個 | ||
9. | 干燥過濾器 | 丹佛斯或者艾默生 | 4套 | ||
10. | 壓力表 | 中國臺灣格美 | 6個 | ||
11. | 繼電器 | 丹麥DANFOSS或者艾默生 | 8個 | ||
12. | 安全閥 | 意大利CASTEL | 4個 | ||
13. | 低壓避震管 | 意大利 | 4套 | ||
14. | 高壓避震管 | 意大利 | 4套 | ||
性能參數 | |||||
1. | 板層制冷速度（空載） | +20 ~ -0°C < 60 minute | |||
2. | 冷阱制冷速度(空載） | +20 ~ -40°C < 40 minute | |||
真空系統 | ||||
序號 | 名稱 | 型號/規格 | 材質 | 數量 |
1. | 真空泵 | 100L/S | 2臺 | |
2. | 羅茨泵 | 300 L/S | 1臺 | |
3. | 箱體真空探頭 | 皮拉尼規管 | 1個 | |
性能參數個 | ||||
1. | 極限真空 | ≤30Pa（空載） | ||
2. | 抽氣速度 | 大氣壓→60Pa < 100分鐘(空載) | ||
循環系統 | ||||
序號 | 名稱 | 型號/規格 | 材質 | 數量 |
1. | 循環泵 | 德國品牌威樂 | 1 | |
2. | 導熱油 | 美國道康寧低粘度硅油 | 機內量 | |
3. | 電加熱Heater | 60 Kw（20KW *3組） | ||
4. | 板式熱交換器 | 4個 | ||
5. | 導熱油測溫探頭 | Pt-100熱電阻* | 1支 | |
性能參數 | ||||
1. | 加熱速度 | 大于或等于l℃/minute | ||
2. | 硅油粘度 | 10cSt@25℃ | ||
3. | 加熱方式 | 不銹鋼U型管式加熱器, 固態繼電器PID控制 | ||
電氣控制系統 | ||||
序號 | 名稱 | 型號/規格 | 材質 | 數量 |
1. | 控制器 | PLC | 1套 | |
2. | 計算機 | 可選 | 1臺 | |
3. | 空氣開關 | 法國施耐德 | / | |
4. | 交流接觸器 | 法國施耐德 | / | |
5. | 控制方式 | 自動/半自動控制/手動 | ||
公用工程清單 | |||
1. | 總裝機功率 | 380V±5%,3P+N+PE,50Hz±10%,150Kw | |
2. | 用于制冷系統的冷卻水 | ≥45m3 /Hr,水溫可至 30℃ 壓力4bar A | |
